冷却器层间距及同层管间距的确定方法是什么?

发布时间：2020-01-04 访问量：109

缠绕式风冷却器由一组或多组缠绕呈螺旋管状的管子置于壳体之中制成的，其缠绕特点为：

1、任意一层相邻两换热管之间的净距相同，用s表示。

2、任意相邻两层换热管之间的净距相同，用d表示。

3、每一层换热管的根数由内层至外层的顺序递增，关键在于递增的结果应保证任意一层上、任意两相邻换热管之间的间距相同。

4、同一层上的螺旋状换热管的螺旋角应相同，用a表示。

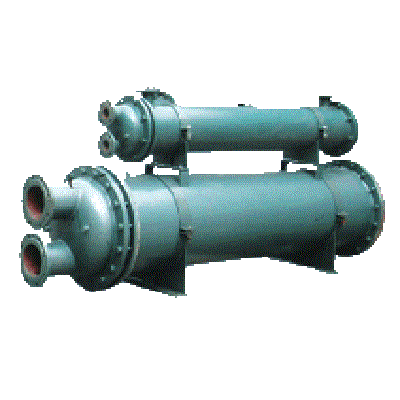

冷却器

5、任意相邻两层螺旋换热管的螺旋角应互为相反数。

6、相邻两层螺旋换热管之间用厚度为d的薄金属片通过焊接的方式固定。

7、最内层螺旋状换热管与中心柱筒之间用厚度为d/2的薄金属片通过焊接的方式固定。

8、最外层螺旋状换热管与壳体内壁之间用厚度为d/2的薄金属片通过焊接的方式固定。
